    슬링로프의 가공규격

    6X24를 사용한 로프슬링의 기계적 성질

    단위 : KN{tf}

    기계적성질 기본사용하중 프루프로드 절단하중
    로프경(mm) / 로프구분 24G 24A 24G 24A 24G 24A
    8 4.8 {0.49} 이하 5.2 {0.53} 이하 9.6 {0.98} 10 {1.0} 26 {2.7} 이상 28 {2.9 } 이상
    9 6.1 {0.63} 이하 6.6 {0.67} 이하 12 {1.2} 13 {1.3} 33 {3.4} 이상 36 {3.7} 이상
    10 7.6 {0.77} 이하 8.2 {0.83} 이하 15 {1.5} 16 {1.6} 41 {4.2} 이상 44 {4.5} 이상
    11.2 9.5 {0.97} 이하 10 {1.0} 이하 19 {1.9} 20 {2.0} 52 {5.3} 이상 56 {5.7} 이상
    (12) 10 {1.1} 이하 11 {1.2} 이하 20 {2.2} 22 {2.4} 59 {6.1} 이상 64 {6.5} 이상
    12.5 11 {1.2} 이하 12 {1.3} 이하 22 {2.4} 24 {2.6} 64 {6.6} 이상 69 {7.1} 이상
    14 14 {1.5} 이하 16 {1.6} 이하 28 {3.0} 32 {3.2} 81 {8.2} 이상 87 {8.9} 이상
    16 19 {1.9} 이하 21 { 2.1} 이하 38 {3.8} 42 {4.2} 105 {10.8} 이상 114 {11.6} 이상
    18 24 {2.5} 이하 26 {2.7} 이하 48 {5.0} 52 {5.4} 133 {13.6} 이상 144 {14.7} 이상
    20 30 {3.1} 이하 32 { 3.3} 이하 60 {6.2} 64 {6.6} 165 {16.8} 이상 177 {18.1} 이상
    22.4 38 {3.9} 이하 41 {4.2} 이하 76 {7.8} 82 {8.4} 207 {21.1} 이상 223 {22.7} 이상
    (24) 43 {4.4} 이하 - 86 {8.8} - 237 {24.2} 이상 -
    25 47 {4.8} 이하 51 { 5.2} 이하 94 {9.6} 102 {10.4} 258 {26.3} 이상 277 {28.3} 이상
    28 59 {6.1} 이하 64 {6.5} 이하 118 {12.2} 128 {13.0} 323 {32.9} 이상 348 {35.5} 이상
    30 68 {7.1} 이하 73 {7.5} 이하 136 {14.0} 146 {15.0} 371 {37.8} 이상 399 {40.7} 이상
    31.5 75 {7.7} 이하 81 {8.3} 이하 150 {15.4} 162 {16.6} 409 {41.7} 이상 440 {44.9} 이상
    33.5 85 {8.7} 이하 92 {9.4} 이하 170 {17.4} 184 {18.8} 462 {47.2} 이상 498 {50.8} 이상
    35.5 96 {9.8} 이하 103 {10.5} 이하 192 {19.6} 206 {21.0} 519 {53.0} 이상 559 {57.0} 이상
    37.5 107 {10.9} 이하 115{11.7} 이하 214 {21.8} 230 {23.4} 579 {59.1} 이상 624 {63.6} 이상
    40 122 {12.4} 이하 131 {13.4} 이하 244 {24.8} 262 {26.8} 659 {67.2} 이상 710 {72.4} 이상
    42.5 137 {14.0} 이하 148 {15.1} 이하 274 {28.0} 296 {30.2} 744 {75.9} 이상 801 {81.7} 이상
    45 154 {15.7} 이하 166 {16.9} 이하 308 {31.4} 332 {33.8} 834 {85.1} 이상 898 {91.6} 이상
    47.5 172 17.5} 이하 185 {18.9} 이하 344 {35.0} 370 {37.8} 930 {94.8} 이상 1001 {102.1} 이상
    50 190 {19.4} 이하 205 {20.9} 이하 380 {38.8} 410 {41.8} 1030 {105.1} 이상 1109 {113.1} 이상
    6X24를 사용한 로프슬링의 사용하중

    단위 : KN{tf}

    취부가닥수 1가닥 2가닥
    수직각도 α α = 0 α≤ 90° 90° <α≤ 120°
    수평각도 β β = 0 β≥45° 45° <β≤ 60°
    모멘트계수 1 1.4 1
    로프경(mm) / 로프구분 24G 24A 24G 24A 24G 24A
    8 4.8 {0.49} 이하 5.2 {0.53} 이하 6.7 {0.68} 이하 7.2 {0.74} 이하 4.8 {0.49} 이하 5.2 {0.53} 이하
    9 6.1 {0.63} 이하 6.6 {0.67} 이하 8.5 {0.88} 이하 9.2 {0.93} 이하 6.1 {0.63} 이하 6.6 {0.67} 이하
    10 7.6 {0.77} 이하 8.2 {0.83} 이하 10 {1.0} 이하 11 {1.1} 이하 7.6 {0.77} 이하 8.2 {0.83} 이하
    11.2 9.5 {0.97} 이하 10 {1.0} 이하 13 {1.3} 이하 14 {1.4} 이하 9.5 {0.97} 이하 10 {1.1} 이하
    12 10 {1.1} 이하 11 {1.2} 이하 14 {1.5} 이하 15 {1.6} 이하 10 {1.1} 이하 11 {1.2} 이하
    12.5 11 {1.2} 이하 12 {1.3} 이하 15 {1.6} 이하 16 {1.8} 이하 11 {1.2} 이하 12 {1.3} 이하
    14 14 {1.5} 이하 16 {1.6} 이하 19 {2.1} 이하 22 {2.2} 이하 14 {1.5} 이하 16 {1.6} 이하
    16 19 {1.9} 이하 21 {2.1} 이하 26 {2.6} 이하 29 {2.9} 이하 19 {1.9} 이하 21 {2.1} 이하
    18 24 {2.5} 이하 26 {2.7} 이하 33 {3.5} 이하 36 {3.7} 이하 24 {2.5} 이하 26 {2.7} 이하
    20 30 {3.1} 이하 32 {3.3} 이하 42 {4.3} 이하 44 {4.6} 이하 30 {3.1} 이하 32 {3.3} 이하
    22.4 38 {3.9} 이하 41 {4.2} 이하 53 {5.4} 이하 57 {5.8} 이하 38 {3.9} 이하 41 {4.2} 이하
    24 43 {4.4} 이하   60 {6.1} 이하 - 43 {4.4} 이하 -
    25 47 {4.8} 이하 51 {5.2} 이하 65 {6.7} 이하 71 {7.2} 이하 47 {4.8} 이하 51 {5.2} 이하
    28 59 {6.1} 이하 64 {6.5} 이하 82 {8.5} 이하 89 {9.1} 이하 59 {6.1} 이하 64 {6.5} 이하
    30 68 {7.1} 이하 73 {7.5} 이하 95 {9.8} 이하 102 {10.5} 이하 68 {7.0} 이하 73 {7.5} 이하
    31.5 75 {7.7} 이하 81 {8.3} 이하 105 {10.7} 이하 113 {11.6} 이하 75 {7.7} 이하 81 {8.3} 이하
    33.5 85 {7.7} 이하 92 {9.4} 이하 119 {12.1} 이하 128 {13.1} 이하 85 {8.7} 이하 92 {9.4} 이하
    35.5 96 {9.8} 이하 103 {10.5} 이하 134 {13.7} 이하 144 {14.7} 이하 96 {9.8} 이하 103 {10.5 이하
    37.5 107 {10.9} 이하 115 {11.7} 이하 149 {15.2} 이하 161 {16.3} 이하 107 {10.9} 이하 115 {11.7} 이하
    40 122 {12.4} 이하 131 {13.4} 이하 170 {17.3} 이하 183 {18.7} 이하 122 {12.4} 이하 131 {13.4} 이하
    42.5 137 {14.0} 이하 148 {15.1} 이하 191 {19.6} 이하 207 {21.1} 이하 137 {14.0} 이하 148 {15.1} 이하
    45 154 {15.7} 이하 166 {16.9} 이하 215 {21.9} 이하 232 {23.6} 이하 154 {15.7} 이하 166 {169} 이하
    47.5 172 {17.5} 이하 185 {18.9} 이하 240 {24.9} 이하 259 {26.4} 이하 172 {17.5} 이하 185 {18.9} 이하
    50 190 {19.4} 이하 205 {20.9} 이하 266 {27.1} 이하 287 {29.2} 이하 190 {19.4} 이하 205 {20.9} 이하

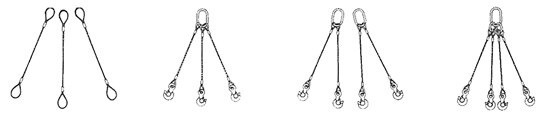

    취부가닥수 3가닥 및 4가닥
    수직각도 α α≤ 90° 90° <α≤ 120°
    수평각도 β β≥45° 45° <β≤ 60°
    모멘트계수 2.1 1 .5
    로프경(mm) / 로프구분 24G 24A 24G 24A
    8 10 {1.0} 이하 10 {1.1} 7.2 {073} 7.8 {0.79}
    9 12 {1.3} 이하 13 {1.4} 9.1 {0.94} 9.9 {1.0}
    10 15 {1.6} 이하 17 {1.7} 11 {1.1} 12 {1.2}
    11.2 19 {2.0} 이하 21 {2.2} 14 {1.4} 15 {1.5}
    12 21 {2.3} 이하 23 {2.5} 15 {1.6} 16 {1.8}
    12.5 23 {2.5} 이하 25 {2.7} 16 {1.8} 18 {1.9}
    14 29 {3.1} 이하 33 {3.4} 21 {2.2} 24 {2.4}
    16 39 {3.9} 이하 44 {4.5} 28 {2.8} 31 {3.1}
    18 50 {5.2} 이하 54 {5.7} 36 {3.7} 39 {4.0}
    20 63 {6.5} 이하 67 {7.0} 45 {4.6} 48 {4.9}
    22.4 79 {8.1} 이하 86 {8.8} 57 {5.8} 61 {6.3}
    24 90 {9.2} 이하 - 64 {6.6} -
    25 98 {10.0} 이하 107 {10.9} 70 {7.2} 76 {7.8}
    28 123 {12.8} 이하 134 {13.7} 88 {9.1} 96 {9.7}
    30 142 {14.7} 이하 153 {15.8} 102 {10.5} 109 {11.2}
    31.5 157 {16.1} 이하 170 {17.4} 112 {11.5} 121 {12.4}
    33.5 178 {18.2} 이하 193 {19.7} 127 {13.0} 138 {14.1}
    35.5 201 {20.5} 이하 216 {22.1} 144 {14.7} 154 {15.7}
    37.5 224 {22.8} 이하 241 {24.7} 160 {16.3} 172 {17.5}
    40 256 {26.0} 이하 275 {28.1} 183 {18.6} 196 {20.1}
    42.5 287 {29.4} 이하 310 {31.7} 205 {21.0} 222 {22.6}
    45 323 {32.9} 이하 348 {35.6} 231 {23.5} 249 {25.3}
    47.5 236 {36.7} 이하 388 {39.6} 258 {26.2} 277 {28.3}
    50 399 {40.7} 이하 430 {43.9} 285 {29.1} 307 {31.3}
